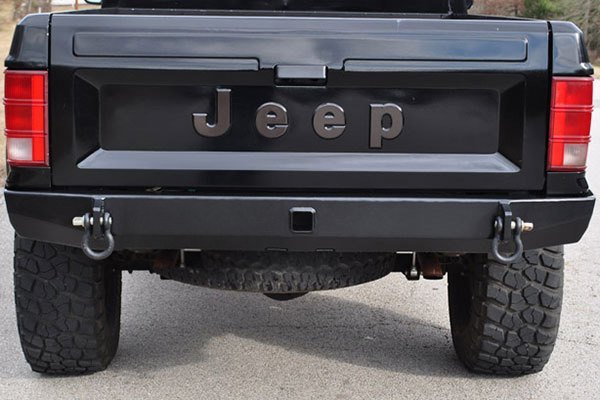

Quellen: Bing Fotosuche
Nachdem nun schon wieder einige Zeit nichts passiert ist, heute einige kleine Fortschritte.

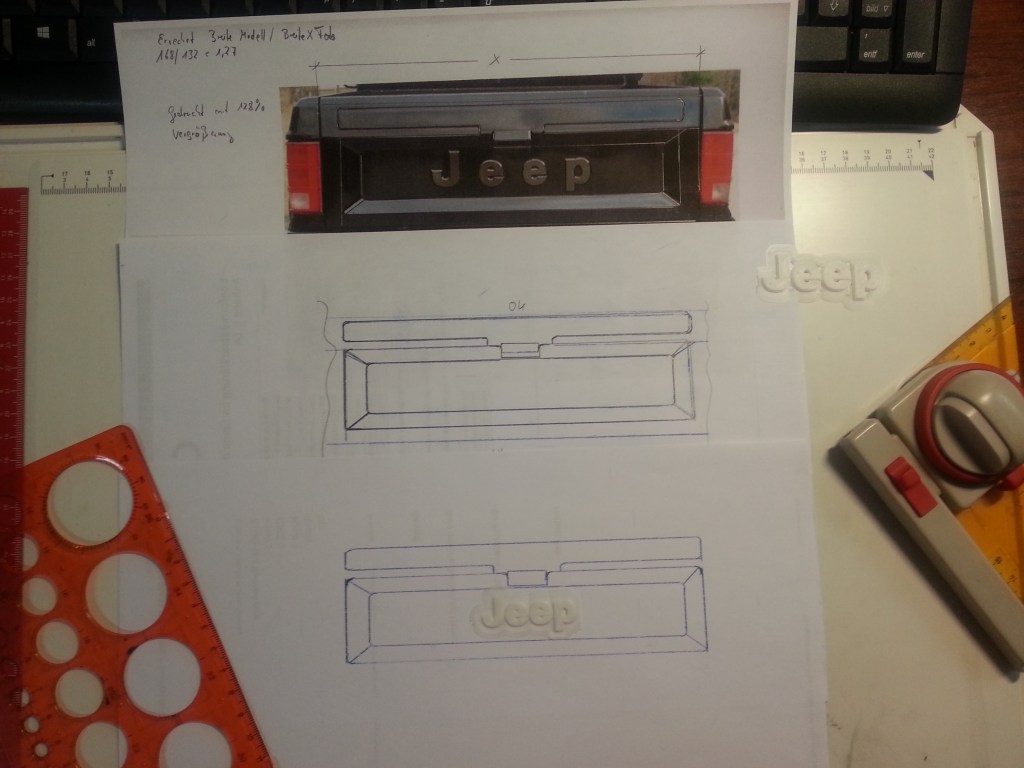

Der Werdegang der aktuellen Arbeitsschritte. Beginnend natürlich mit einer Vorlage vom Original. Die ist natürlich perspektivisch und auch einige Kanten, durch den Lichteinfall nicht perfekt ausgerichtet. Die daraus entstandene, mittlere Pausvorlage bedarf daher noch einiger Korrekturen, die mit einer weiteren Kopie weiter optimiert wurden. Der ultimative Feinschliff findet dann beim übertragen auf die PS-Platten statt. Hier werde ich die endgültige Ausrichtung und Abstände aller Teile optimieren…

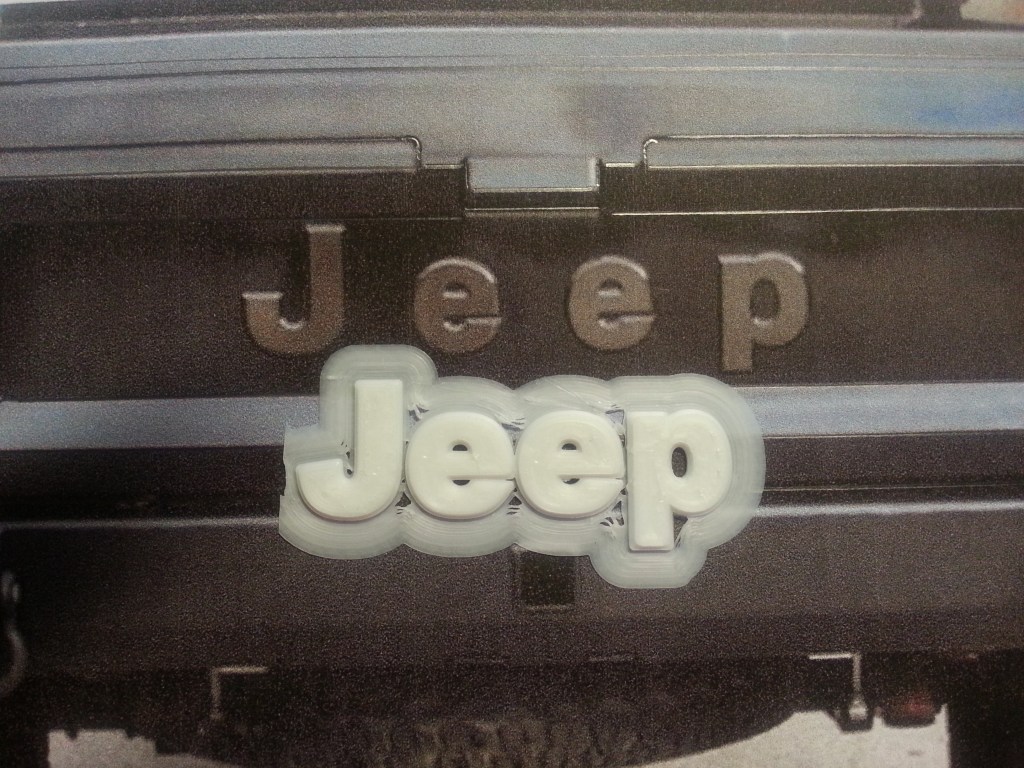

Wie ja schon von mir geschrieben wurde, steht inzwischen eine tolle Auswahl gedruckter Jeep-Schriftzüge zur Verfügung. Eine Größe wurde als passend selektiert und nun weiter bearbeitet. Dazu wird sie zuerst oberflächentechnisch bearbeitet. Im weiteren sind kleinere Nacharbeiten an der Schriftform erforderlich. Besonders der Buchstabe „J“ hat eine vom Original abweichende Kante, die ergänzt werden müsste, oder auch nicht!? Final werden dann die Buchstaben aus der Stützstruktur gelöst, um schliesslich mit der Heckklappe verklebt zu werden. Der auf dem Foto abgebildete Schriftzug dient nur der Ansicht, zum Einsatz kommt ein kleinerer und entsprechend schmälerer Schriftzug. 😉
Eine erste Ansicht, nach dem Ausschneiden entsprechender Papiervorlagen, sah beispielhaft so aus…
Als Unterlage diente meine bisherige, schon vorkonturierte Ladeklappe. Sie muss allerdings neu gebaut werden, da ich bei der Herstellung der abgewinkelten Oberkante eine falsche Positionierung der Ladeklappe angenommen hatte. Hätte ich gleich genau hingeschaut, wäre mit aufgefallen, dass die Unterkante der Ladeklappe nicht auf Höhe der Rücklichter liegt. Was jetzt noch oben zu viel ist, fehlt unten. 😎
Die Klingen für den Cutter wurden erneuert und gleich erfolgt der erste Schnitt für die verschiedensten Kleinteile. Fortsetzung folgt…
