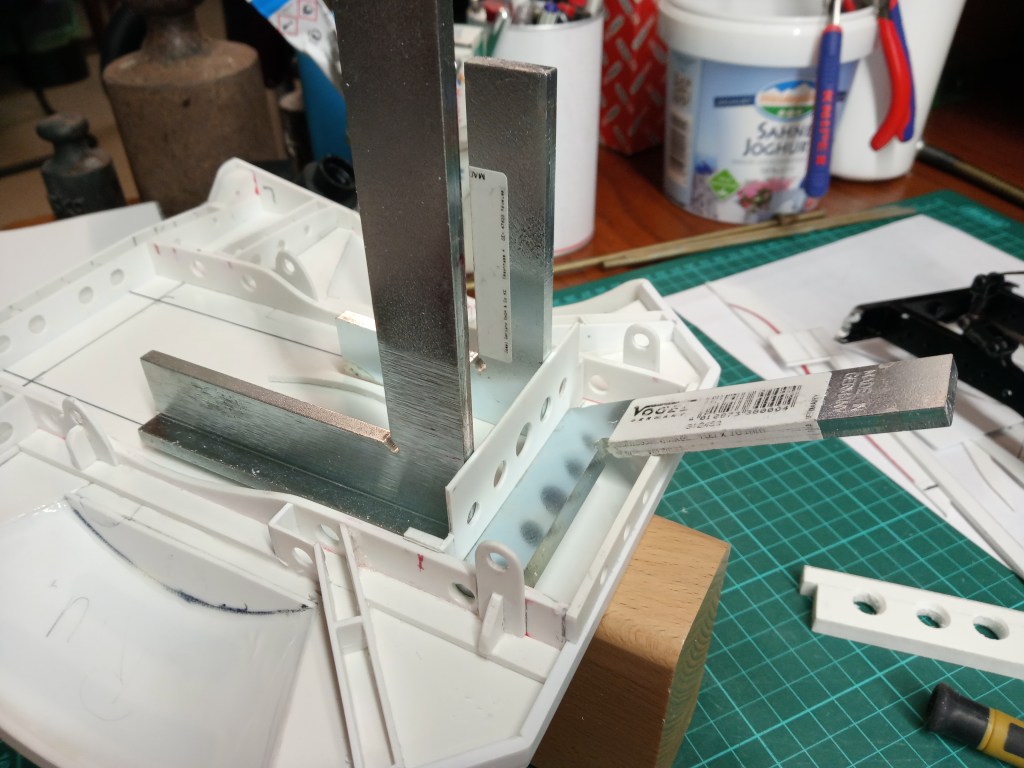

In kleinen Schritten nähert sich die Ladefläche der Rohbau-Fertigstellung. Die bisher vier, im Endausbau sechs Befestigungslaschen haben aber nicht mein vollstes Vertrauen, im Hinblick auf die Stabilität. Aus diesem Grund habe ich noch eine zusätzliche Konstruktion gebaut. Wie auf dem nachfolgenden Bild erkennbar, ist der Hauptrahmen breiter als das darunterliegende Winkelprofil. Daher gab es einen passgenauen Konturenabgriff, zur Herstellung eines ersten Bauteils.

Im Anschluss daran noch ein Spiegelbild, auf dem bereits Markierungen für Bohrungen angebracht sind.

Einige, von innen nach außen abgestufte Bohrungen später, dass Element an seinem späteren Platz. Aus Stabilitätsgründen auch hier eine zusätzliche Innenkonstruktion aus PS-Streifen.

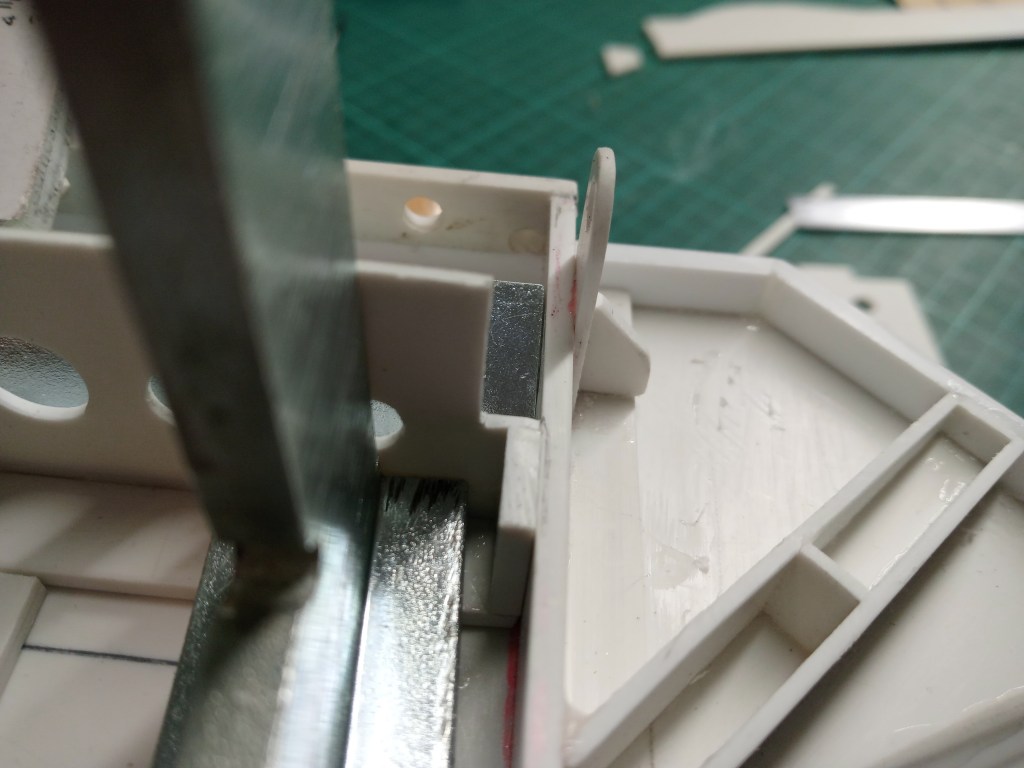

Unter Zuhilfenahme von verschiedenen, eigentlich anderen Zwecken vorbehaltenen Werkzeugen, erfolgte die Fixierung und Ausrichtung.

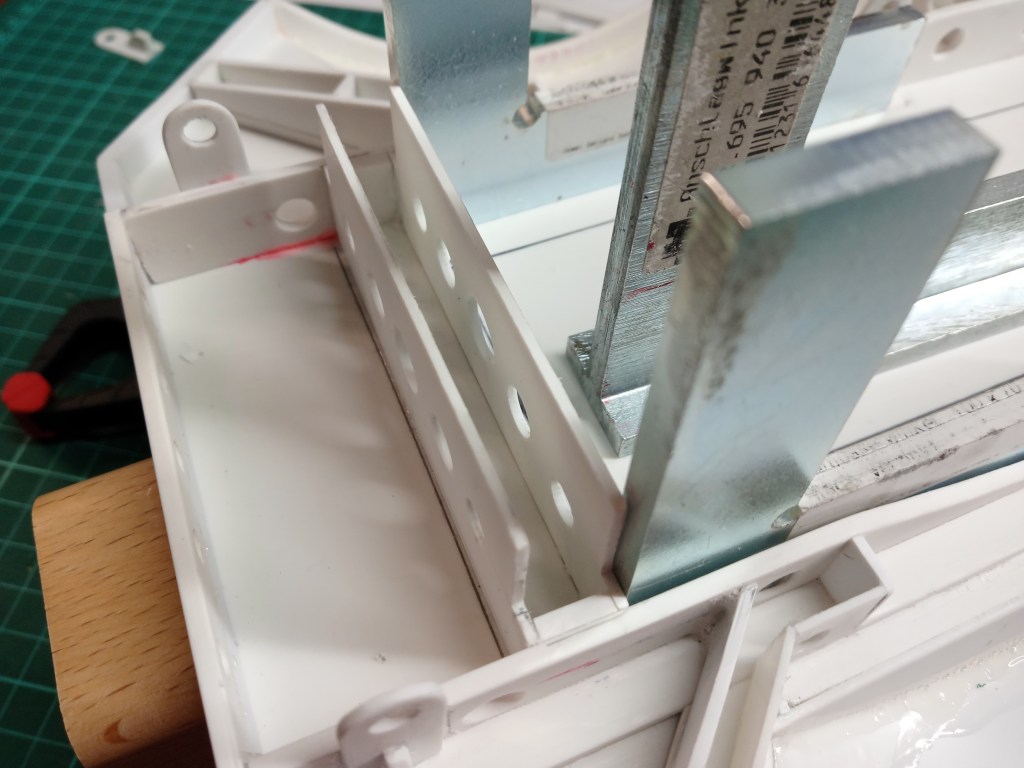

In diesem schmalen Spalt liegt später der Rahmen. An der hinteren Lasche verschraubt und vom U-Profil an seitlicher Bewegung gehindert.

So sieht dann die Gesamtkonstruktion aus.

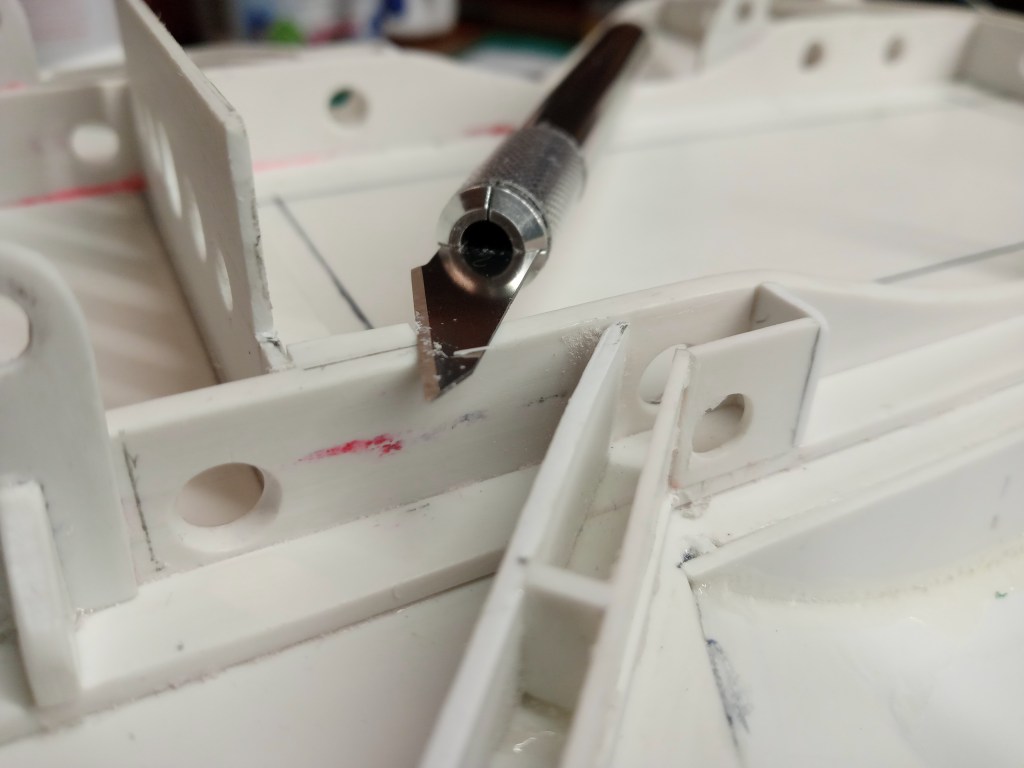

Damit der Hilfsrahmen vollflächig aufliegt, gibt es auch immer noch etwas Nacharbeit mit dem Skalpell.

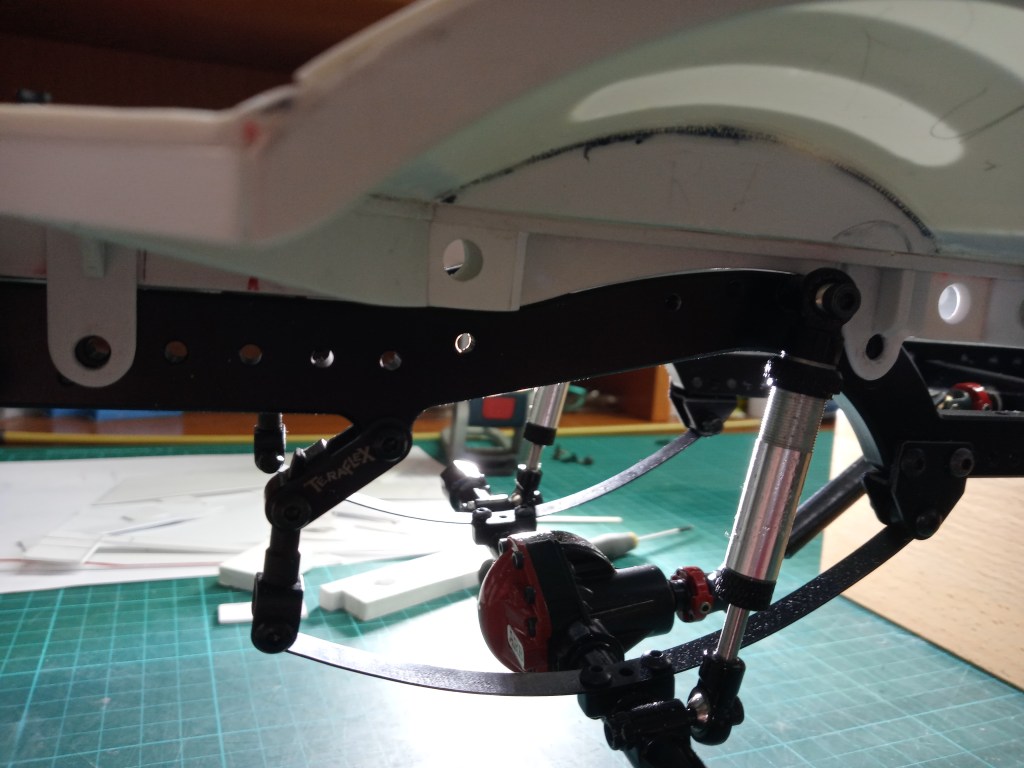

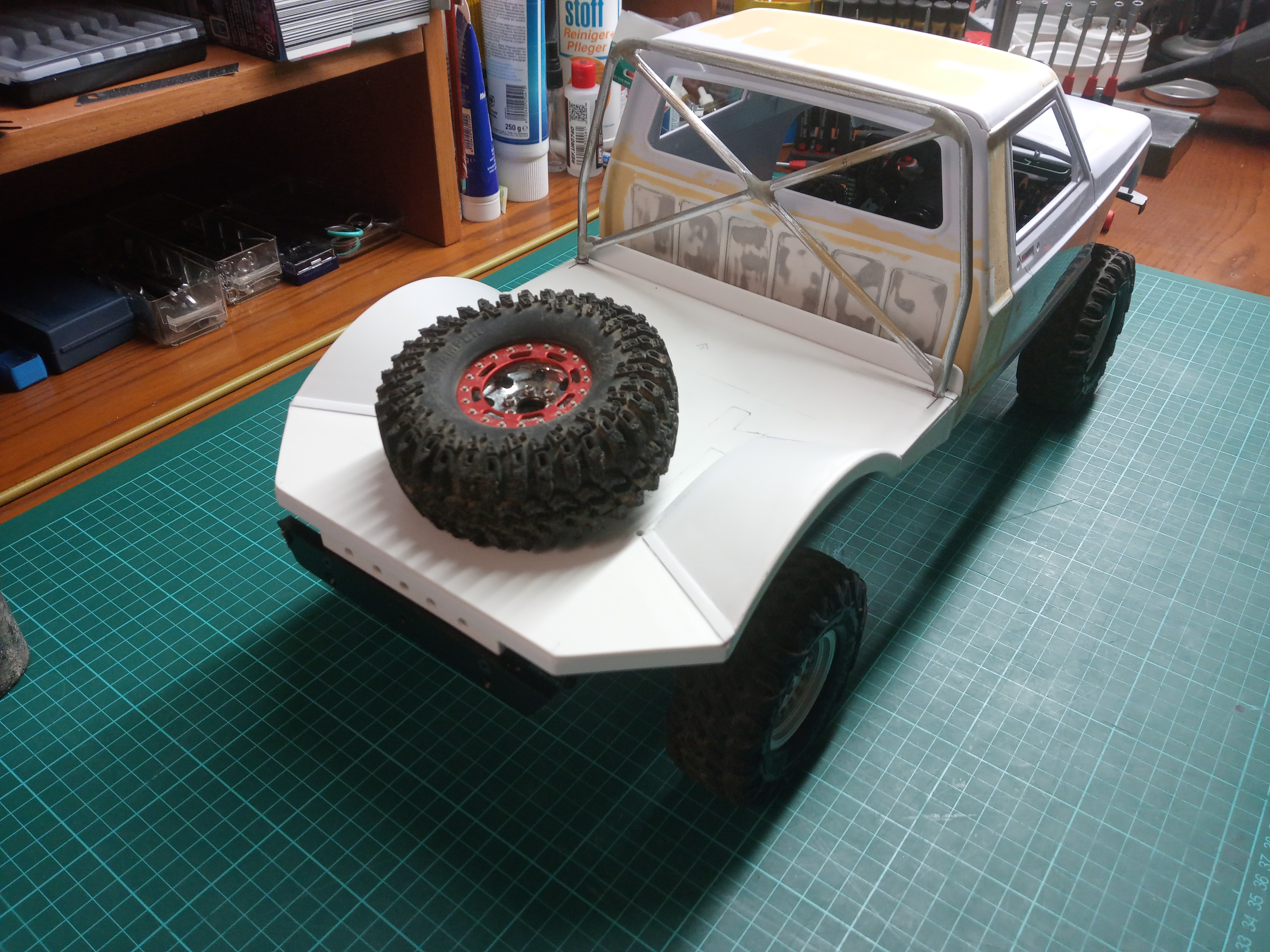

Aufgesattelt sieht das dann so aus.

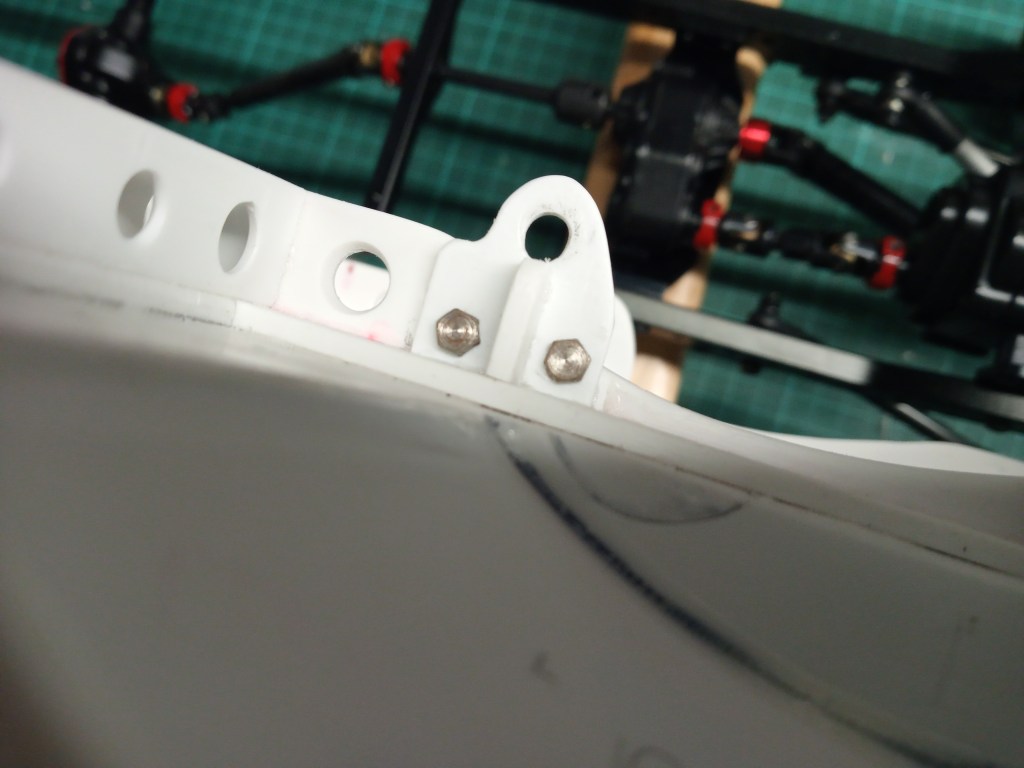

Nach Abwägung und auf Hinweis eines geschätzten Forumskollegen, habe ich mir noch eine optische Aufwertung auferlegt. Die Haltelaschen wurden noch mit dem Hilfsrahmen verschraubt. Da die Laschen schon verklebt sind, also nur eine optische Aufwertung. Dabei wurden 1,6 mm Kernbohrungen mit einem entsprechenden 2 mm Gewinde versehen. Allerdings werden noch realistischere Schraubenköpfe zum Einsatz kommen. Die hier verwendeten 4,0 mm Schraubenköpfe entsprechen im Maßstab 1:8,3 im Original einer Schlüsselweite von ca. 32 mm. Für ein so kleines Fahrzeug einfach viel zu groß. Perfekt wäre für das Modell eine Schlüsselweite von 2,5- 3,0 mm. RC4WD hat solche maßstabsgerechten 2,0 mm Schrauben im Angebot. Wir werden also demnächst hier das Ergebnis sehen…

Zum Anschluss noch die Vorschau, auf ein gerade in Herstellung befindliches Bauteil.

Wird schnellstmöglich fortgesetzt…
