Einige Stunden Bauzeit liegen wieder hinter mir. Achsen, Kardanwellen und viele Teile aus dem Anti-Torque-Twist-Umbausatz (Drehmomentausgleich) sind inzwischen verbaut. Das hat auch weitestgehend funktioniert. Bei den vielen verschiedenen Bauteilen, wäre natürlich eine vollständige Umbauanleitung sinnvoll gewesen, die die sich Boom Racing auch wieder gespart hat. Wenigstens aus der Funktionsbeschreibung ließen sich einige wichtige Erkenntnisse gewinnen. Das kostet Zeit und Nerven, da nach Versuch und Wirkung gebaut werden muss. Davon gab es auch wieder reichlich. Ich werde meine bisherigen Erfahrungen diesbezüglich im Textverlauf noch digital hinterlassen. Das erspart vielleicht dem einen oder anderen unnötigen Bastel- und Zeitaufwand.

Vorab natürlich die Klärung der noch offenen Fragen, die sich aus dem Umfang des Umbausatzes ergaben. Jetzt habe ich technisch alles soweit verstanden und hier die Antworten. Teilweise hatte ich ja schon erste Vermutungen angestellt, die auch letztlich zutreffend waren.

Hier zunächst die Achse in ihrer ursprünglichen Einbaulage. Dahinter die bereits demontierte Befestigungsbrücke der oberen Achsführungsstreben. Die auf dem roten Gehäusedeckel sichtbare Zielflagge zeigt nach rechts und die Gewindebuchsen der Befestigungspunkte nach oben.

Durch die geänderte Drehrichtung des hinteren rechten Getriebeausganges, würde bei unveränderter Einbaulage etwas kurioses passieren. Die Hinterachse hätte eine gegensätzliche Drehrichtung zur Vorderachse. Was dann passiert, eine Achse will nach vorne und die andere nach hinten. Keine Frage das ist technischer Unfug!

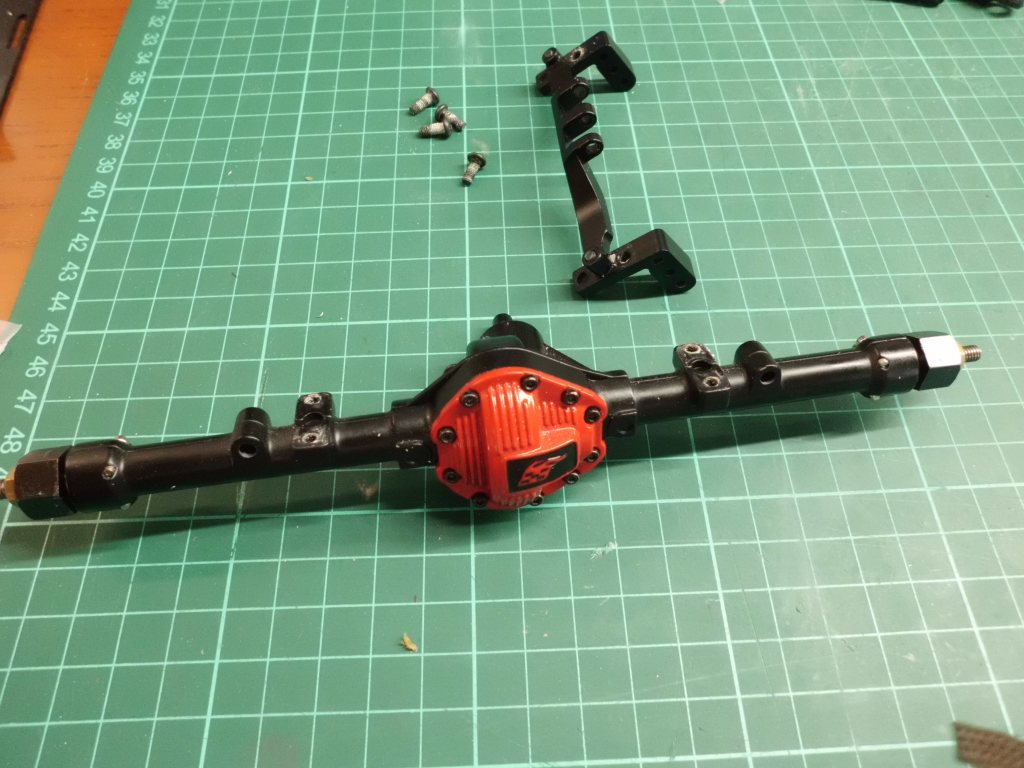

Nachfolgend also die horizontal um 180° gedrehte Achse. Im Hintergrund die bisherigen Teile. Davor eines der neuen Bauteile. Anstelle der Oberseite, wird es nun auf der Unterseite montiert. Am Achsgehäuse ist ein identisches Teil und die Brücke schon montiert. Der Deckel steht nun, wie auch der Rest der Achse, auf dem Kopf. Die Verbindungsbrücke ist übrigens identisch wie das bereits von mir verbaute BR-Tuningteil in der gefrästen Ausführung, Das Original gelieferte Teil passt aber auch.

Die fertig montierte und gedrehte Hinterachse in der neuen Einbaulage.

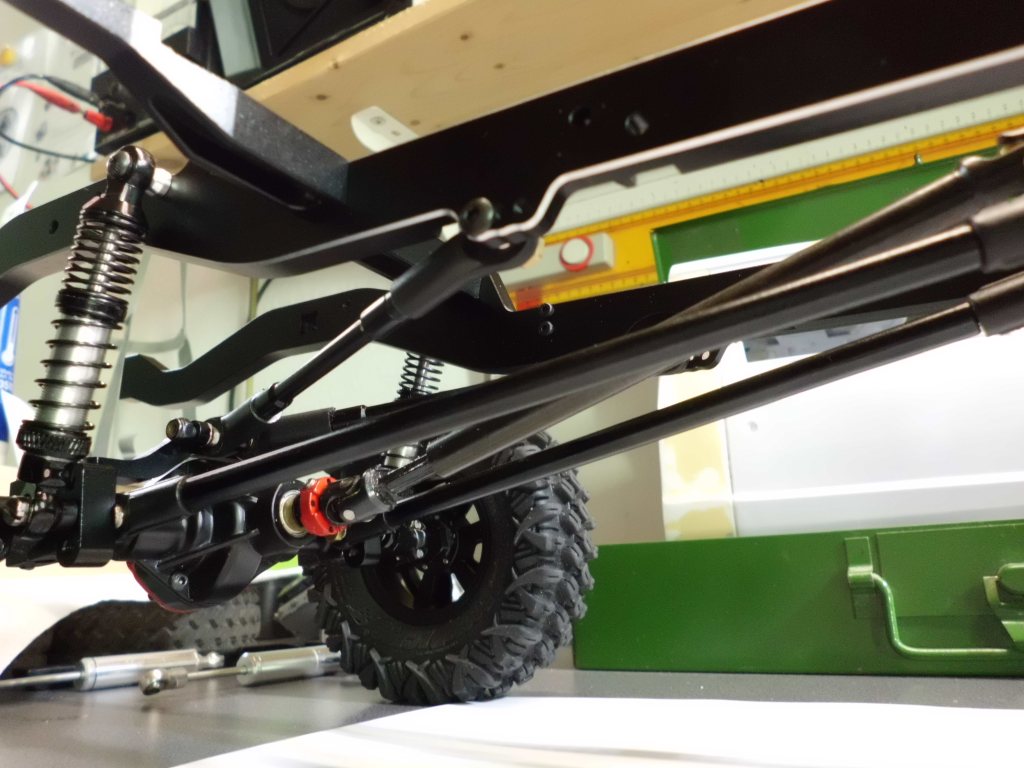

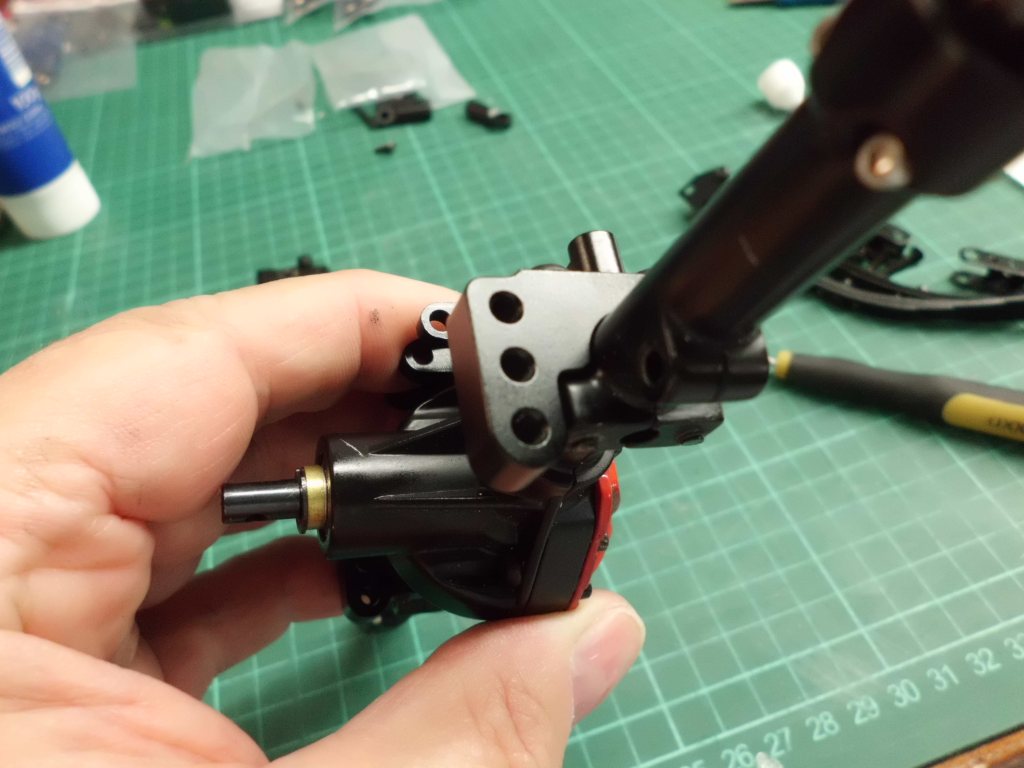

Im Detail sieht die neue untere Dämpfer- und Strebenhalterung so aus.

Auf dem nächsten Bild die Kontrolle der Schmierung. Hierauf sieht man auch die Verzahnung des Tellerrades und den resultierenden Versatz, des in Richtung des Differentialdeckels ragenden Kegelradstumpfes.

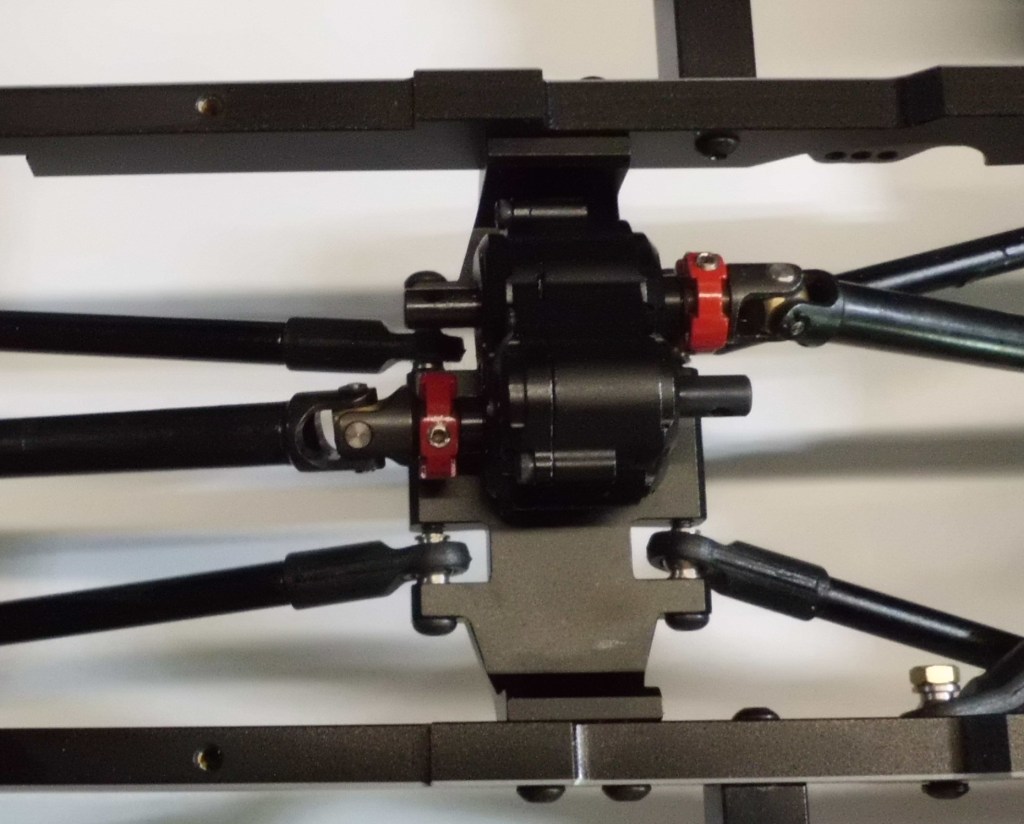

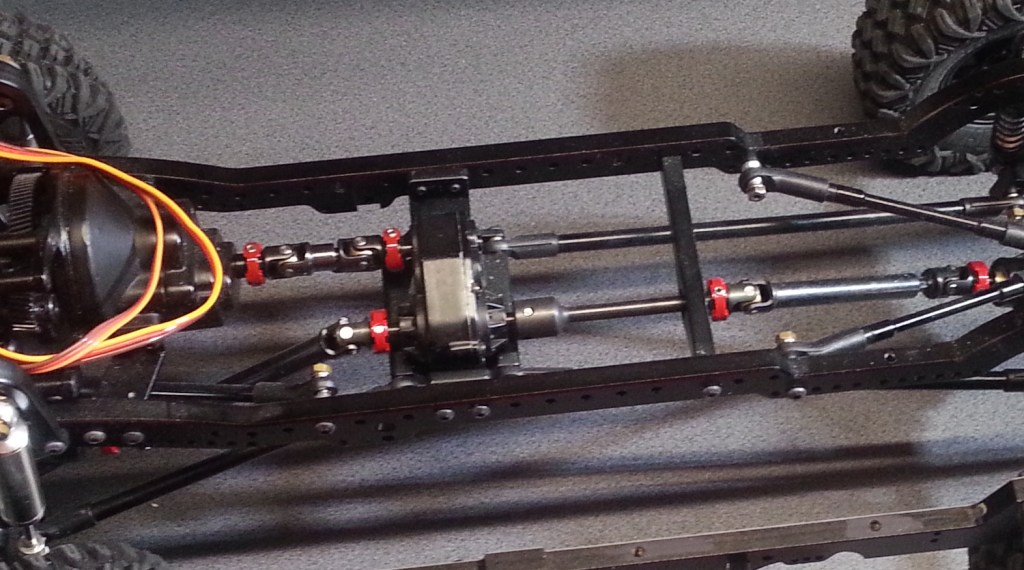

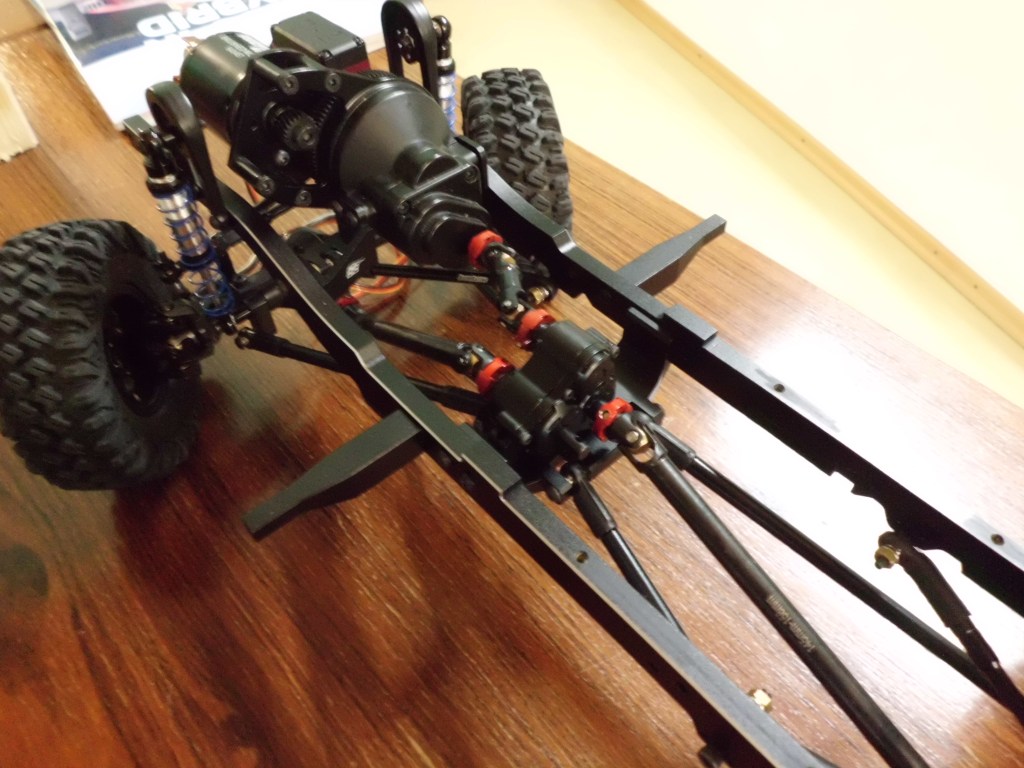

Links die bisherige Anordnung der Kardanwellen und daneben die neue Getriebelösung mit veränderter Drehrichtung zur Hinterachse, hier noch ohne Motoranbindung.

•

•

Man sieht auch eine weitere Neuerung. In der alten Ausführung gab es einen zusätzlichen Lagerbock. Aus dem Verteilergetriebe führte bisher eine starre Welle, bei der erst ab dem Lagerbock eine kurze Kardanwelle zur Hinterachse führte. In der Torque-Twist-Variante gibt es nur noch eine lange Kardanwelle, direkt vom Verteilergetriebe zur Hinterachse.

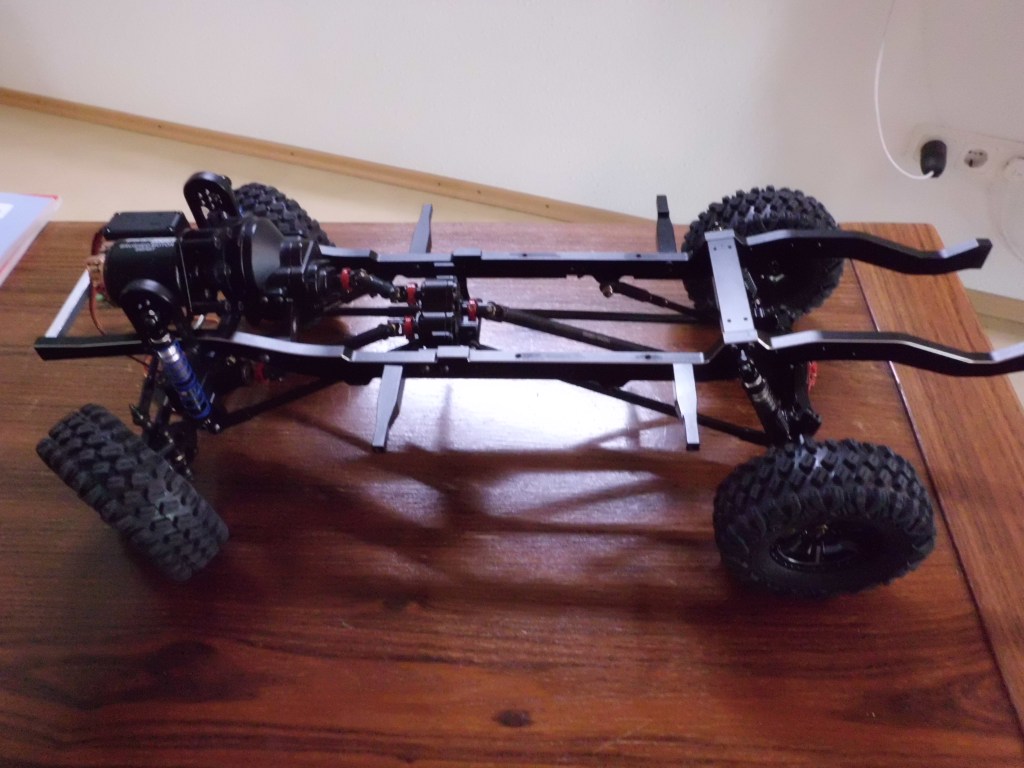

Die bisherigen Baufortschritte sind erkennbar. Dabei wurden auch gleich kürzere Team Raffee-Dämpfer eingebaut. Vorläufig hinten 70 mm und vorne 80 mm. Bisher waren 90 mm Dämpfer montiert. Damit war der Wagen aber zu hochbeinig.

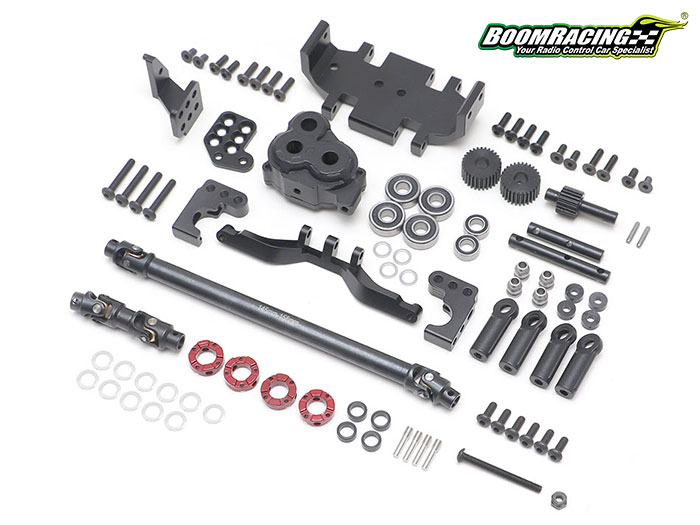

Weitere im Umbausatz enthaltene Teile waren, bzw. sind noch zu verbauen. Dazu gehörten vier neue Kugelköpfe mit breiteren Kugeleinsätzen, genau 1,4 mm breiter. Die beim BRX01 verbaute Getriebehalterung hat nun breitere Ausklinkungen für die Kugelköpfe. Hier noch einmal die Übersicht im Bild.

Ergänzend noch die Liste der enthaltenen Einzelteile

• 1 Höhenverstellbare Motorhalterung  #BR302010BK
• 1 Voodoo Stahl Kardanwelle 145-158mm #BRQ90279H
• 1 Voodoo Stahl Kardanwelle 49mm #BRQ90279A
• 1 Befestigungsplatte Verteilergetriebe #BR302011
• 1 BRX Drehmomentausgleichsgehäuse #BRQ763069
• 1 Befestigungsbrücke mit Halterungen #BRQ763068
• 6 Distanzscheiben M3x3mm
• 4 Lange und gerade Kunststoff-Kugelköpfe M3

Die Verlinkungen verweisen auf die chinesische Herstellerseite. Teile davon sind aber auch direkt in Deutschland über die Firma snakepitrc zu bekommen. Eine dortige Suche ist durch Eingabe der Artikelnummer möglich.

Der neue Rahmen war ja hauptsächlich wegen des abgesenkten Ladeflächenbodens erforderlich. Und genau deswegen besteht auch weiterhin Modifizierungsbedarf. Mit aufgelegter und grob ausgerichteter Ladefläche und Fahrerhaus wird das sichtbar.

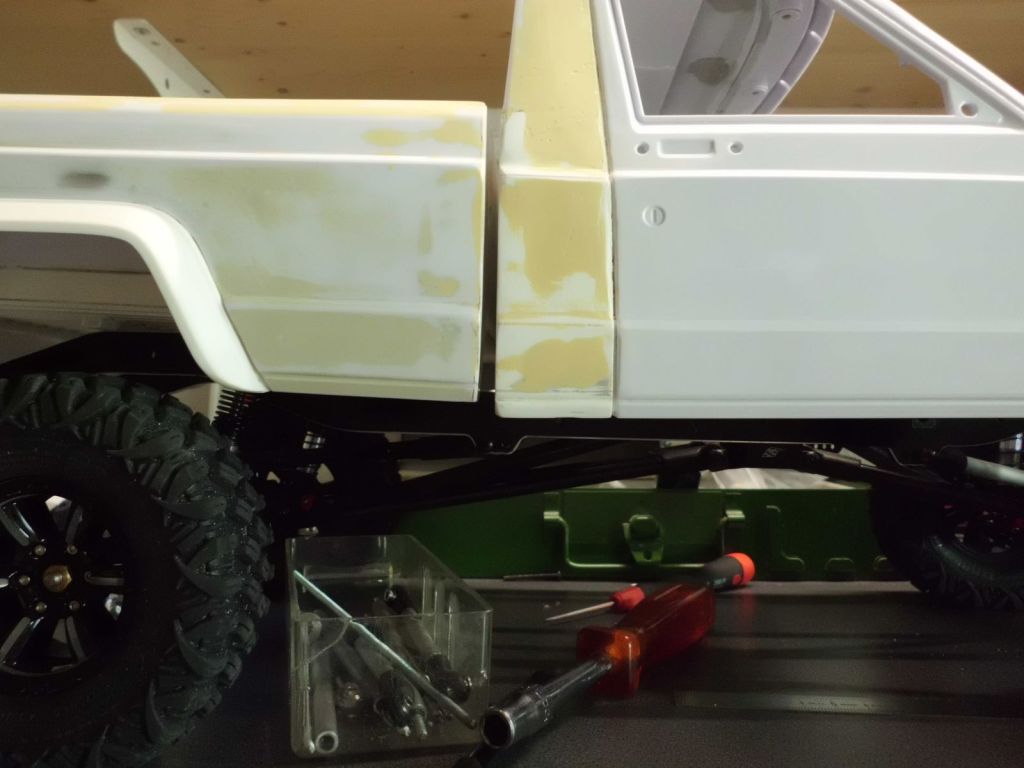

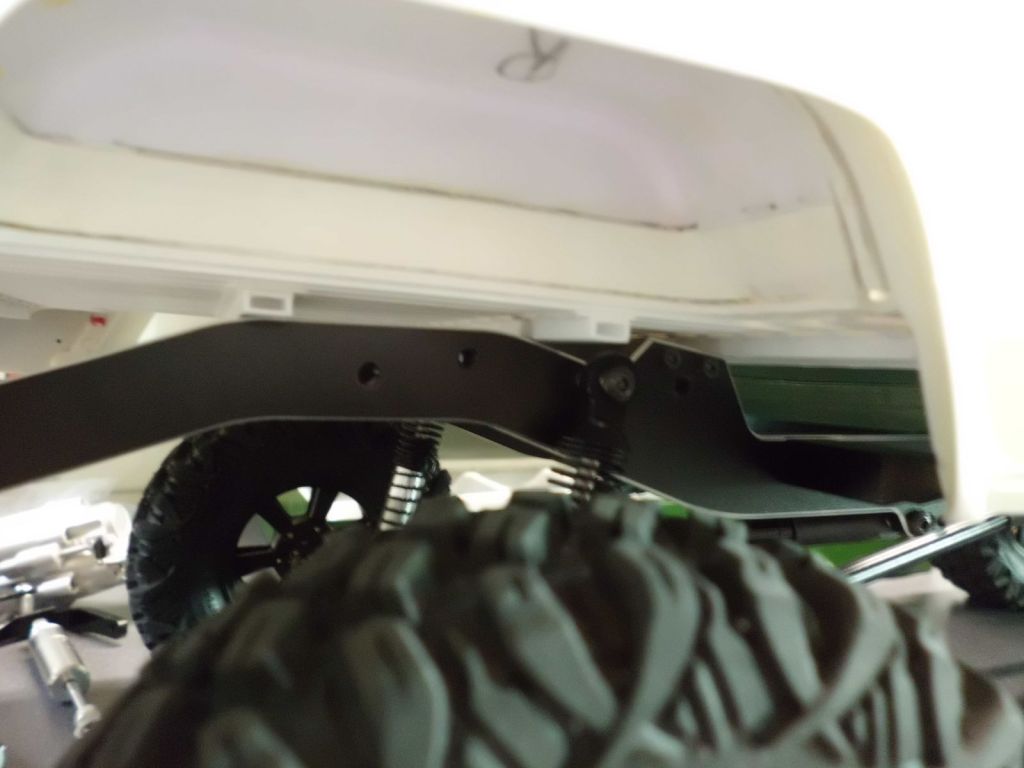

Und nachfolgend auch der Grund. Zwei Elemente der Versteifungsstruktur am Unterboden, liegen auf dem Rahmen auf. Hätte ich das nur früher gewusst. Mit einer entsprechenden Verschiebung wäre es das vielleicht schon gewesen. Bevor ich jetzt aber zum Fräser greife, wird zuerst das Fahrerhaus montiert. Es ist noch nicht perfekt auf die korrekte Höhe und Lage ausgerichtet. Ist das geschehen, sollten hoffentlich nur noch kleine Änderungen notwendig sein. Das ist ein gutes Beispiel, für die bei Umbauten entstehenden Probleme und daraus resultierende Kosten.

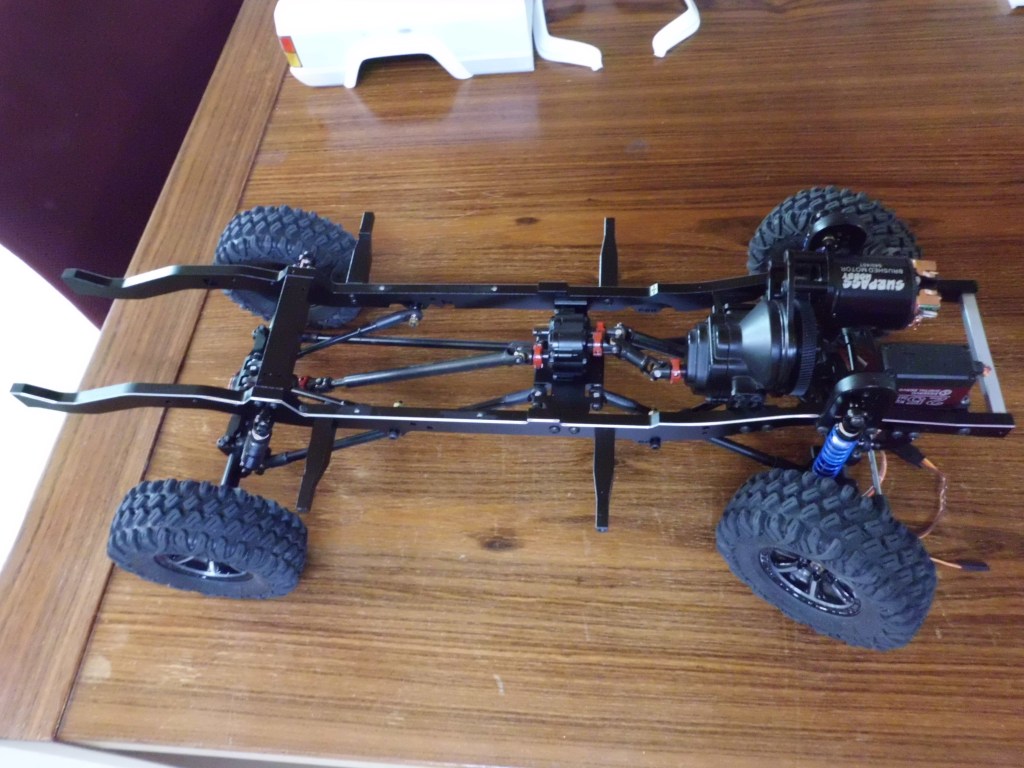

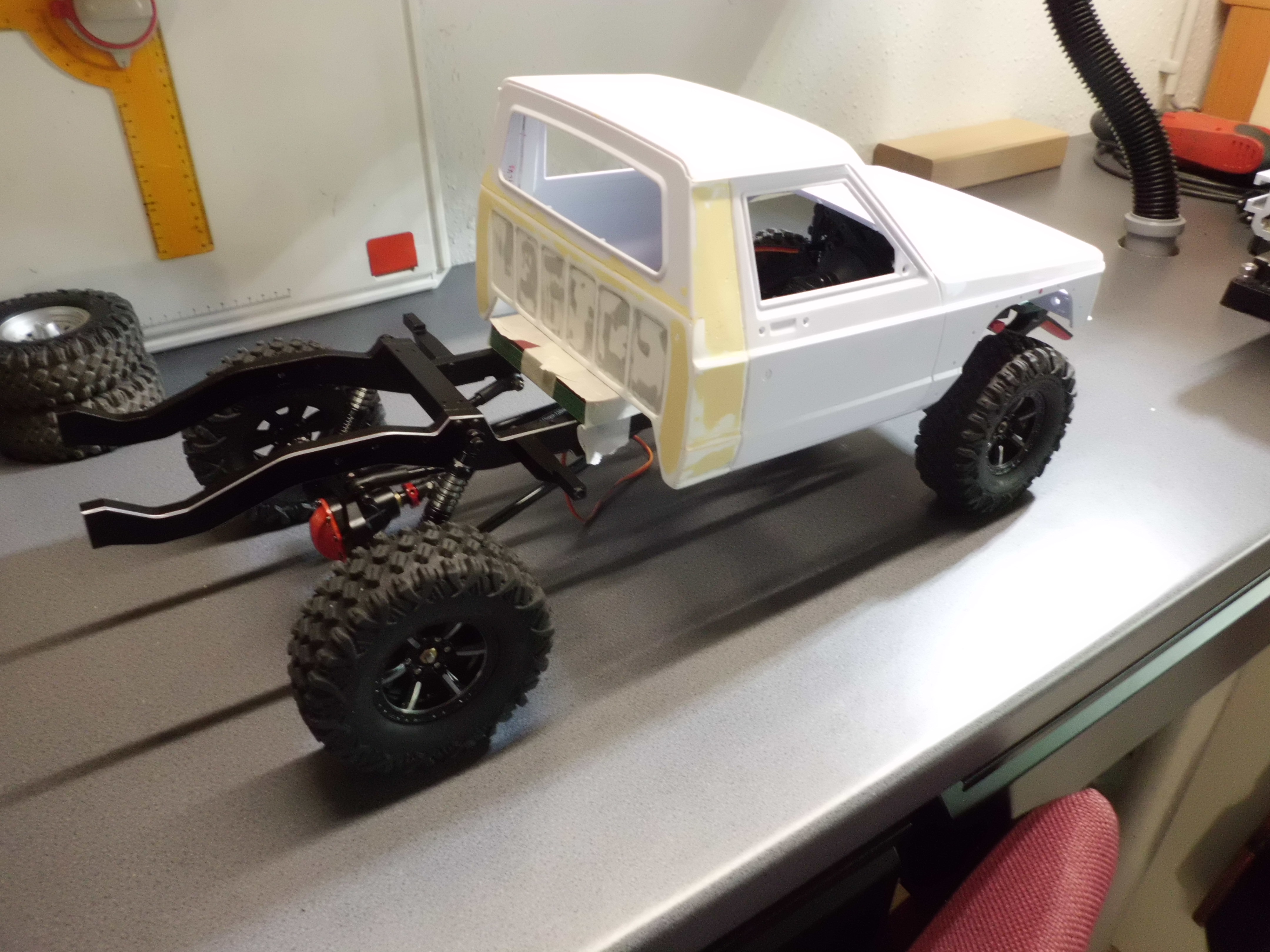

Zum heutigen Abschluss, wieder Bilder vom aktuellen Baustand.

Vor den weiteren Arbeiten am Fahrerhaus, will ich aber noch Lenkservo, Fahrtregler und Empfänger einbauen. Das Chassis wird für einen ersten Fahrtest vorbereitet. 😍

Wird schnellstmöglich fortgesetzt…
